烧结钕铁硼

钕铁硼磁铁作为第三代稀土磁体，是当今磁性最强、最先进的商用永磁体。钕铁硼磁铁于1980年引入，这种材料能够为商业提供最大的磁能面积。如今，它们的典型应用领域包括高性能传感器、各种直流电机、线性驱动器、磁共振成像、风力涡轮机等，最高(BH)max可达到51MGOe。

我们工厂使用的带钢铸造技术和快速凝固制粉（HDDR）技术使我们能够生产优于N52的高性能钕铁硼，内在矫顽力超过30000 Oe。此外，钕铁硼磁铁需要进行有效的表面处理，以防止腐蚀。

为什么选择烧结钕铁硼磁铁？

*化学成分：Nd2Fe14B。

钕铁硼磁铁具有硬、脆、易腐蚀的特点。

*稳健的温度稳定性

钕铁硼磁铁会随着温度的上升而产生的一定的磁损，剩磁的温度系数为-0.09~-0.13%/℃。内禀矫顽力低的钕铁硼能在80℃以下稳定工作，内禀矫顽力高的钕铁硼能在200℃以上稳定工作。

*卓越的强度参数

最大磁能积可达51MGOe。

*先进的技术。

我们工厂使用的带钢铸造技术和氢破制粉（HDDR）技术使我们能够生产优于N52的高性能钕铁硼。

*抗退磁能力强

内禀矫顽力超过30000 Oe。

*有效的表面处理以防止腐蚀

表面处理技术发展成熟，可应用于大多数的场合。处理方式包括镀金、镀镍、镀锌、镀锡和镀环氧。

磁性能参数

烧结钕铁硼的牌号参数表

性能等级	剩磁 BrmT (KGs)	矫顽力 Hcb KA/m (Koe)	内禀矫顽力 Hcj KA/m (KOe)	最大磁能积 (BH)max KJ/m³ (MGOe)	最大工作温度 TW ℃
性能等级	剩磁 BrmT (KGs)	矫顽力 Hcb KA/m (Koe)	内禀矫顽力 Hcj KA/m (KOe)	最大磁能积 (BH)max KJ/m³ (MGOe)	最大工作温度 TW ℃
N35	1180-1220 (11.8-12.2)	≥860 (≥10.8)	≥955 (≥12)	263-287 (33-36)	≤80
N38	1230-1250 (12.3-12.5)	≥860 (≥10.8)	≥955 (≥12)	287-311 (36-39)	≤80
N40	1250-1280 (12.5-12.8)	≥860 (≥10.8)	≥955 (≥12)	303-326 (38-41)	≤80
N42	1280-1320 (12.8-13.2)	≥860 (≥10.8)	≥955 (≥12)	318-342 (40-43)	≤80
N45	1330-1370 (13.3-13.7)	≥860 (≥10.8)	≥955 (≥12)	342-366 (43-46)	≤80
N48	1370-1400 (13.7-14.0)	≥836 (≥10.5)	≥955 (≥12)	358-390 (45-49)	≤80
N50	1390-1430 (13.9-14.3)	≥836 (≥10.5)	≥955 (≥12)	374-406 (47-51)	≤60
N52	1420-1450 (14.2-14.5)	≥836 (≥10.5)	≥955 (≥12)	390-422 (49-53)	≤60
N54	1450-1500 (14.5-15.0)	≥836 (≥10.5)	≥955 (≥12)	406-438 (51-55)	≤60
N35M	1180-1220 (11.8-12.2)	≥860 (≥10.8)	≥1114 (≥14)	263-287 (33-36)	≤100
N38M	1230-1250 (12.3-12.5)	≥876 (≥11.0)	≥1114 (≥14)	287-311 (36-39)	≤100
N40M	1250-1280 (12.5-12.8)	≥908 (≥11.4)	≥1114 (≥14)	303-326 (38-41)	≤100
N42M	1280-1320 (12.8-13.2)	≥939 (≥11.8)	≥1114 (≥14)	318-342 (40-43)	≤100
N45M	1330-1370 (13.3-13.7)	≥971 (≥12.2)	≥1114 (≥14)	342-366 (43-46)	≤100
N48M	1370-1400 (13.7-14.0)	≥1011 (≥12.7)	≥1114 (≥14)	358-390 (45-49)	≤100
N50M	1390-1430 (13.9-14.3)	≥1035 (≥13.0)	≥1114 (≥14)	374-406 (47-51)	≤100
N52M	1420-1480 (14.2-14.8)	≥1059 (≥13.3)	≥1114 (≥14)	390-422 (49-53)	≤100
35H	1180-1220 (11.8-12.2)	≥876 (≥11.0)	≥1353 (≥17)	263-287 (33-36)	≤120
38H	1230-1250 (12.3-12.5)	≥908 (≥11.4)	≥1353 (≥17)	287-310 (36-39)	≤120
40H	1250-1280 (12.5-12.8)	≥932 (≥11.7)	≥1353 (≥17)	303-326 (38-41)	≤120
42H	1280-1320 (12.8-13.2)	≥955 (≥12.0)	≥1353 (≥17)	318-342 (40-43)	≤120
45H	1330-1370 (13.3-13.7)	≥995 (≥12.5)	≥1353 (≥17)	342-366 (43-46)	≤120
48H	1370-1400 (13.7-14.0)	≥1019 (≥12.8)	≥1353 (≥17)	358-390 (45-49)	≤120
50H	1400-1440 (14.0-14.4)	≥1051 (≥13.2)	≥1353 (≥17)	374-406 (47-51)	≤120
52H	1420-1460 (14.2-14.6)	≥1066 (≥13.4)	≥1353 (≥17)	382-422 (48-53)	≤120
33SH	1130-1180 (11.3-11.8)	≥836 (≥10.5)	≥1592 (≥20)	247-272 (31-34)	≤150
35SH	1180-1220 (11.8-12.2)	≥876 (≥11.0)	≥1592 (≥20)	263-287 (33-36)	≤150
38SH	1230-1250 (12.3-12.5)	≥884 (≥11.1)	≥1592 (≥20)	287-311 (36-39)	≤150
40SH	1250-1280 (12.5-12.8)	≥916 (≥11.5)	≥1592 (≥20)	302-326 (38-41)	≤150
42SH	1280-1320 (12.8-13.2)	≥939 (≥11.8)	≥1592 (≥20)	318-342 (40-43)	≤150
45SH	1330-1370 (13.3-13.7)	≥939 (≥11.8)	≥1592 (≥20)	342-366 (43-46)	≤150
30UH	1080-1130 (10.8-11.3)	≥756 (≥9.5)	≥1990 (≥25)	223-247 (28-31)	≤180
33UH	1130-1180 (11.3-11.8)	≥820 (≥10.3)	≥1990 (≥25)	247-271 (31-34)	≤180
35UH	1180-1220 (11.8-12.2)	≥844 (≥10.6)	≥1990 (≥25)	263-287 (33-36)	≤180
38UH	1230-1250 (12.3-12.5)	≥884 (≥11.1)	≥1990 (≥25)	287-311 (36-39)	≤180
40UH	1240-1280 (12.4-12.8)	≥912 (≥11.5)	≥1990 (≥25)	302-326 (38-41)	≤180
28EH	1040-1090 (10.4-10.9)	≥756 (≥9.5)	≥2389 (≥30)	207-231 (26-29)	≤200
30EH	1080-1130 (10.8-11.3)	≥756 (≥9.5)	≥2389 (≥30)	223-247 (28-31)	≤200
33EH	1130-1180 (11.3-11.8)	≥820 (≥10.3)	≥2389 (≥30)	247-271 (31-34)	≤200
35EH	1180-1220 (11.7-12.2)	≥844 (≥10.6)	≥2389 (≥30)	263-287 (33-36)	≤200
38EH	1220-1250 (12.2-12.5)	≥899 (≥11.3)	≥2388 (≥30)	287-310 (36-39)	≤200

附注:

※ 上述均是室温下的磁性参数及物理性能参数。

※ 磁铁的最高使用温度会因为其长度和直径之比以及环境因素而变化。

※ 密度: 7.4~7.6g/cm³; 剩磁温度系数: -0.09~-0.13%/℃; 内禀矫顽力温度系数: -0.50~-0.80%/℃ ; 硬度: Hv 600 ;

镀层及物理参数

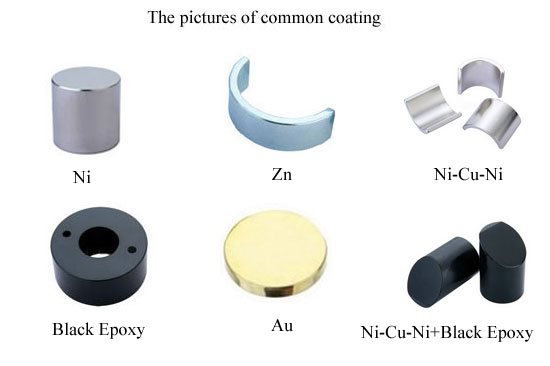

烧结钕铁硼镀层种类及其耐蚀性

表面

镀层

颜色

厚度（微米）

标准电阻

耐腐蚀性能

饱和蒸汽试验

盐雾试验

镍

银色

10-20

48 或 72小时

72小时

极好

镍+铜+镍

锌

蓝锌

亮蓝

8-20

24小时

好

彩锌

闪亮蓝

环氧

黑/灰

15-25

48小时

96小时

极好

镍+铜+环氧

锡

镍+铜+锡

银色

15-20

72小时

非常好

帕利灵

灰色

15-25

96小时

200小时

非常好

聚四氟乙烯

灰色

10-20

12小时

24小时

非常好

磷化

/

灰色

1-2

-

一般

钝化

/

灰色

1-2

-

一般

※ 饱和蒸汽试验（120摄氏度，100%相对湿度，2个大气压）；盐雾试验（35摄氏度5%氯化钠持续喷洒）

类目

参数

参考值

磁性能

剩磁温度系数/(%/K)

-0.08 ～ -0.12

内禀矫顽力温度系数/(%/K)

-0.42 ～ -0.70

居里温度（Tc）/K

310 ～ 380

反冲磁导率（μrec）[-]

1.05

物理性质

密度 (g/cm³)

7.6

维氏硬度（Hv）

650

电阻率（μΩom）

1.4

抗压强度（Mpa）

1050

抗拉强度（Mpa）

80

抗弯强度（Mpa）

290

导热系数（W/（moK））

6 ～ 8

杨氏模量

160

热膨胀系数（C⊥）（10-6/K）

-1.5

热膨胀系数（C‖）（10-6/K）

6.5

※ 技术规格和参数如有变更，恕不另行通知。

Your partner for magnetic solution & high quality magnet

Tel:

Email:

Add:

烧结钕铁硼
